Da fotopiano a CAD: vettorializzazione in scala reale

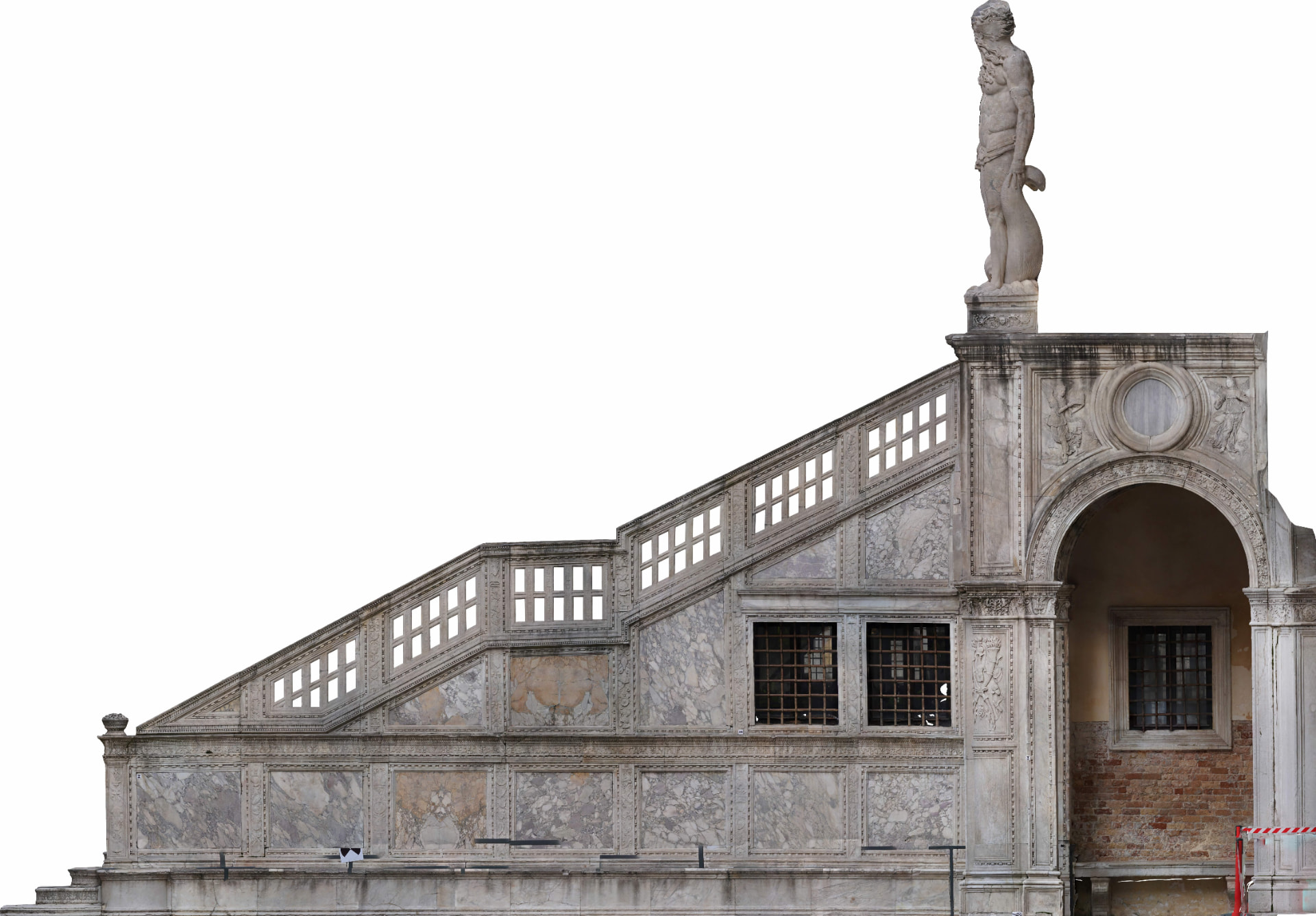

Chi apre questa pagina ha già fatto il lavoro metrico: una campagna fotogrammetrica, un laser scanner, una rettificazione in Metashape, RealityCapture, PhotoModeler o software analoghi. Il prodotto in mano è un fotopiano o una ortofoto, cioè un raster in cui la scala è costante e la prospettiva è stata rimossa. Manca solo l'ultimo passaggio, ed è quello che nei preventivi pesa di più: portare quel raster dentro il CAD come geometria.

Rispetto al percorso da scatto singolo cambia tutto il regime di accuratezza. Su una sorgente rettificata la calibrazione su due punti non serve a interpretare una prospettiva, ma solo a fissare il fattore di scala: le misure restano coerenti in ogni direzione e su tutta l'estensione della superficie. È la condizione richiesta dai capitolati di rilievo su beni tutelati, dove il disegno deve essere verificabile a campione.

Il motore vettorializza contorni delle aperture, corsi e giunti di malta, linee di imposta, spalle e piattabande, elementi lapidei, cornici e marcapiani, lacune, distacchi e scuciture. Su superfici affrescate o a mosaico riconosce i bordi delle campiture e delle tessere di maggiore dimensione. Il risultato è una base grafica per tavole dello stato di fatto, mappature tematiche del degrado e computi delle superfici.

Poiché i fotopiani sono spesso file molto grandi, l'ingresso accetta JPG, PNG e WebP fino a 40 MB: nella pratica conviene esportare il fotopiano alla risoluzione minima che conserva il dettaglio del segno che ti interessa vettorializzare, perché il rapporto fra dimensione del pixel e dimensione reale determina la finezza dei tracciati ottenibili.

Prima della generazione puoi dichiarare le coordinate spaziali del disegno: posizione di inserimento X, Y e Z, larghezza e altezza reali, rotazione e origine (spigolo inferiore sinistro oppure centro). Il DXF esce quindi già collocato nel sistema di riferimento di progetto o del GIS, senza riposizionamenti manuali che introducono errori.

In uscita il DXF si importa in AutoCAD, BricsCAD, Rhino, QGIS e QField, dove può essere sovrapposto a nuvole di punti, sezioni da laser scanner e livelli di rilievo esistenti; l'SVG serve per impaginazione, tavole grafiche e allegati alle pratiche autorizzative.

Un fotopiano non è automaticamente una buona sorgente. I mosaici di ortofoto generati da software fotogrammetrici presentano spesso cuciture visibili fra i fotogrammi, con salti di tono e di nitidezza: in corrispondenza della cucitura il motore può interpretare il bordo del salto come una linea geometrica. Conviene esportare mosaici bilanciati radiometricamente, o accettare che quelle linee andranno cancellate nel CAD.

Le zone di ombra profonda e le porzioni ricostruite con pochi fotogrammi hanno dettaglio insufficiente: il tracciato risulta lacunoso proprio dove il rilievo è più povero. Lo stesso vale per le superfici molto degradate e omogenee — un intonaco dilavato, una muratura completamente stuccata — dove il giunto non è visibile nemmeno all'occhio: se il segno non c'è nel raster, non può comparire nel vettoriale.

Un limite pratico è il peso del file: 40 MB per immagine. Un prospetto di grandi dimensioni esportato a piena risoluzione supera facilmente questa soglia, e la soluzione corretta non è comprimere l'intero prospetto, ma suddividerlo in porzioni coerenti (per campate, per livelli) e convertirle separatamente, mantenendo per ciascuna le proprie coordinate spaziali così che si ricompongano allineate nel CAD.

La vettorializzazione manuale di un fotopiano è la voce più costosa della restituzione. Un prospetto storico di media complessità — aperture, cornici, marcapiani, corsi di malta da rappresentare — richiede in genere fra una e due giornate di lavoro di un tecnico esperto, e su superfici affrescate o murature a corsi irregolari, dove il tracciato segue migliaia di bordi, si arriva facilmente a più giornate.

Con CVCAD la stessa porzione viene vettorializzata in minuti e restituisce un DXF già in scala e, se richiesto, già collocato nel sistema di riferimento. Il lavoro residuo è di editing: rimozione dei tracciati spuri lungo le cuciture, chiusura delle polilinee, suddivisione in layer tematici. Sui casi che seguiamo questo passaggio pesa tipicamente per una frazione ridotta del tempo originario, in genere qualche ora invece di alcune giornate, e sposta il tempo del tecnico dal ricalco all'interpretazione.

Il confronto va letto correttamente: l'accuratezza metrica non è merito del software ma della sorgente rettificata. CVCAD ne conserva la scala e la porta nel CAD; la verifica a campione e la validazione dell'elaborato restano una responsabilità professionale.
